Консоль универсальная для площадки (2 шт) К1-8

Консоль универсальная для площадки (2 шт) К1-8

Описание

Артикул: УКП1-8

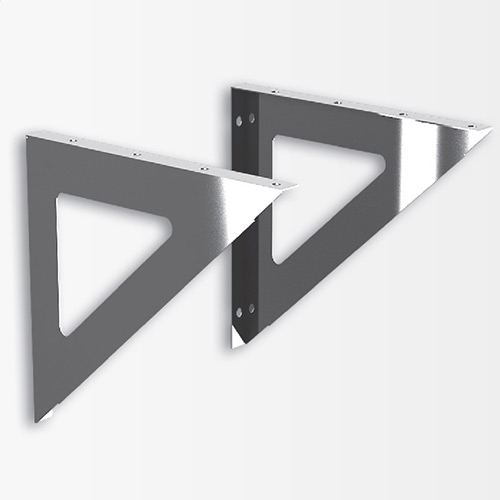

Консоль универсальная для площадки

Толщина:

Марка стали:

Модификация:

0 ₽

Характеристики

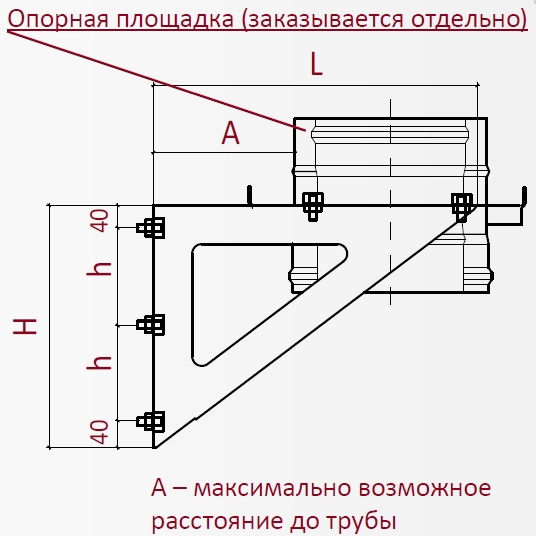

Консоль универсальная для площадки (2 шт) К1-8

Номер	К1	К2	КЗ	К4	К5	К6	К7	К8
L	280	330	400	500	600	700	950	1300
Н	200	250	300	370	440	510	680	980
h	120	170	220	289	180	215	300	450
количество отверстий	2	2	2	2	3	3	3	3
диаметр отверстий, мм	11	11	11	11	11	11	11	11
масса, кг	1,28	1,61	2,23	2,87	3,52	4,64	8,07	14,01
несущая способность, кг	150	150	150	200	200	200	200	200

Максимально возможное расстояние до одностенной трубы

Труба, d	К1 (280)	К2 (330)	КЗ (400)	К4 (500)	К5 (600)	К6 (700)	К7 (950)	К8 (1300)
80	205	255	325	425	525	625	875	1225
100	195	245	315	415	515	615	865	1215
110	190	240	310	410	510	610	860	1210
115	190	240	310	410	510	610	860	1210
120	185	235	305	405	505	605	855	1205
130	180	230	300	400	500	600	850	1200
150	170	220	290	390	490	590	840	1190
160	165	215	285	385	485	585	835	1185
180	155	205	275	375	475	575	825	1175
200	145	195	265	365	465	565	815	1165
250	120	170	240	340	440	540	790	1140
300	90	140	210	310	410	510	760	1110
350	60	110	180	280	380	480	730	1080
400	30	80	150	250	350	450	700	1050
450	•	50	120	220	320	420	670	1020
500	•	•	90	190	290	390	640	990
550	•	•	60	160	260	360	610	960
600	•	•	30	130	230	330	580	930
700	•	•	•	•	75	175	425	775
800	•	•	•	•	•	75	325	675

Максимально возможное расстояние до сэндвич-трубы

Сэндвич, dxD	К1 (280)	К2 (330)	КЗ (400)	К4 (500)	К5 (600)	К6 (700)	К7 (950)	К8 (1300)
80x130	170	220	290	390	490	590	840	1190
100x150	160	210	280	380	480	580	830	1180
80x160,110x160	155	205	275	375	475	575	825	1175
130x180	145	195	265	365	465	565	815	1165
100x200,110x200, 115x200,150x200	135	185	255	355	455	555	805	1155
160x210	130	180	250	350	450	550	800	1150
120x220	125	175	245	345	445	545	795	1145
130x230,180x230	120	170	240	340	440	540	790	1140
150x250,200x250	110	160	230	330	430	530	780	ИЗО
160x260	105	155	225	325	425	525	775	1125
180x280,230x280	95	145	215	315	415	515	765	1115
200x300, 250x300	85	135	205	305	405	505	755	1105
250x350,300x350	55	105	175	275	375	475	725	1075
300x400,350x400	•	80	150	250	350	450	700	1050
350x450,400x450	•	40	110	210	310	410	660	1010
400x500, 450x500	•	•	85	185	285	385	635	985
450x550, 500x550	•	•	•	105	235	335	585	935
500x600	•	•	•	80	185	285	535	885
600x650	•	•	•	•	105	205	455	805
600x700	•	•	•	•	80	180	430	780
700x750	•	•	•	•	•	105	355	705
700x800	•	•	•	•	•	80	330	680
800x850	•	•	•	•	•	•	255	605
800x900	•	•	•	•	•	•	230	580
