Характеристики

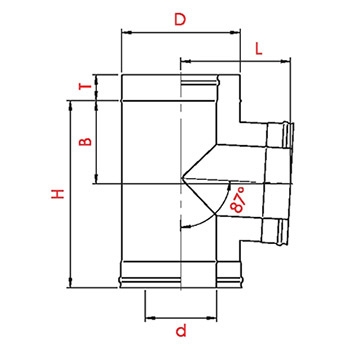

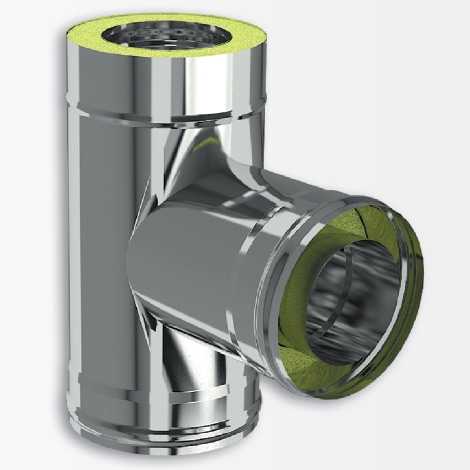

Тройник-сэндвич 87° - изоляция 50 мм

d	80	100	110	115	120	130	150	160	180	200	250	300	350	400	450	500	550	600	650	700	750	800
D	160	200	200	200	220	230	250	260	280	300	350	400	450	500	550	600	650	700	750	800	850	900
L	180	200	200	200	210	215	225	230	240	250	275	300	325	350	375	450	475	500	525	550	575	600
H	305	345	345	345	365	375	395	405	425	440	495	545	595	645	695	845	875	925	975	1025	1075	1125
В	125	145	145	145	155	160	170	175	185	193	220	245	270	295	320	395	400	425	450	475	500	525
T	55	55	55	55	55	55	55	55	55	55	55	55	55	55	55	55	75	75	75	75	75	75
масса 0,5x0,5 кг	2,14	3,19	3,16	3,13	3,76	4,06	4,68	5,01	5,67	6,35	8,27	10,38	12,68	15,19	•	•	•	•	•	•	•	•
масса 0,8x0,5 кг	•	3,60	3,60	3,60	4,27	4,62	5,34	5,73	6,50	7,30	9,54	12,01	14,70	17,63	20,79	28,64	•	•	•	•	•	•
масса 0,8x0,8 кг	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	37,13	41,97	47,09	•	•	•
масса 1,0x0,8 кг	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	56,75	62,87	69,28

Для внешних и внутренних контуров сэндвичей:

- при толщине стали 0,5 мм - отвод тройников диаметром 80-300 формируется методом «Вытяжки»
- при толщине стали 0,8 мм - отвод тройников диаметром 110-200 формируется методом «Вытяжки»
- при остальных толщинах и диаметрах - отвод тройников формируется методом «Приварки»

Тройник-сэндвич 87° - изоляция 25 мм

d	80	100	110	130	150	160	180	200	230	250	300	350	400	450	500	550	600	650	700	750	800
D	130	150	160	180	200	210	230	250	280	300	350	400	450	500	550	600	650	700	750	800	850
L	165	175	180	190	200	205	215	225	240	250	275	300	325	350	375	450	475	500	525	550	575
H	275	295	305	325	345	355	375	395	425	440	495	545	595	645	695	845	875	925	975	1025	1075
В	110	120	125	135	145	150	160	170	185	193	220	245	270	295	320	395	400	425	450	475	500
T	55	55	55	55	55	55	55	55	55	55	55	55	55	55	55	55	75	75	75	75	75
масса 0,5x0,5 кг	1,51	1,88	2,07	2,48	2,92	3,14	3,61	4,11	4,89	5,41	6,95	8,61	10,42	•	•	•	•	•	•	•	•
масса 0,8x0,5 кг	•	2,23	2,47	2,97	3,50	3,77	4,34	4,95	5,90	6,53	8,41	10,42	12,62	15,02	17,60	•	•	•	•	•	•
масса 0,8x0,8 кг	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	27,96	32,07	36,14	•	•	•
масса 1,0x0,8 кг	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	44,22	49,82	54,57

Для внешних и внутренних контуров сэндвичей:

- при толщине стали 0,5 мм - отвод тройников диаметром 80-300 формируется методом «Вытяжки»
- при толщине стали 0,8 мм - отвод тройников диаметром 110-200 формируется методом «Вытяжки»
- при остальных толщинах и диаметрах-отвод тройников формируется методом «Приварки»
